Kompanzasyon Nedir?
Voltaj ile akım arasında, idealde faz farkı olmaz. İndüktif ya da kapasitif yüklerin oluşturduğu
etki neticesinde, akım sinyalinin, voltaj sinyaline göre en çok ±90 derecelik fazı kayar. İndüktif ve
kapasitif etki neticesinde oluşan voltaj ve akım sinyali arasındaki faz kaymasını düzelterek, ideale
yakın (0 derecede) sabit tutmaya yarayan işleme KOMPANZASYON denir.
Pratikte ise, Elektrik sisteminde, elektrik motoru, bobin vb, mıknatıslanma etkisi ile elektrik enerjisini yine

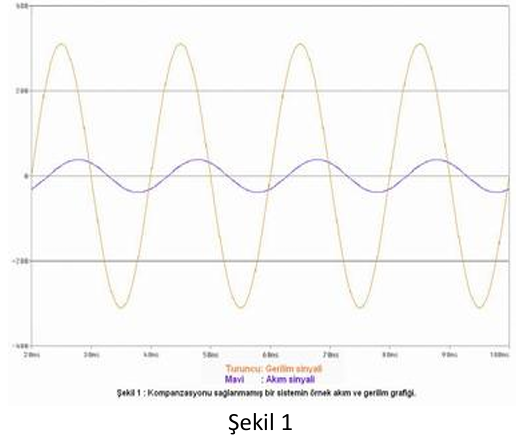

elektrik enerjisine ya da farklı bir enerjiye çeviren cihazların, bu mıknatıslanma etkisi ile Şekil1 de
görülebileceği gibi faz akımını geri kaydırmasından (indüktif güç oluşturmasından) dolayı, şebeke
üzerinde yaratmış oldukları indüktif reaktif gücü dengeleme ve fazın akımını olması gereken konuma

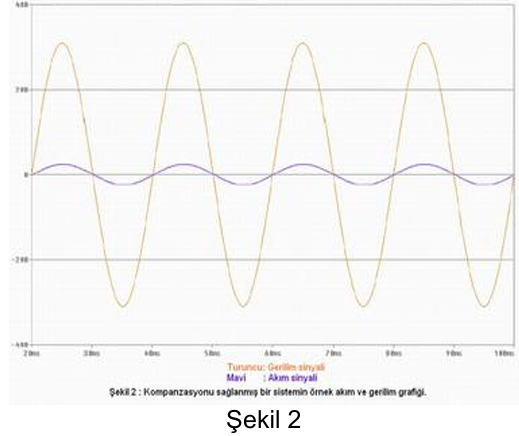

geri çekme işlemine KOMPANZASYON denir. Kompanzasyonu sağlanmış olan bir sistemin akım
gerilim grafiği de Şekil2'deki gibidir.
İki şekilde kompanzasyon yapılır
- Dinamik faz kaydırıcılar (senkron motor) ile,
- Statik faz kaydırıcılar (kondansatör) ile,
1 - Dinamik Faz Kaydırıcılar (Senkron Motorlar)
Senkron motorların uyartım akımlarının değiştirilmesi ile motorun kapasitif veya indüktif olarak çalıştırılması sağlanabilmektedir. Ayrıca senkron motorun şebekeden çektiği reaktif gücün miktarı da, uyartım akımı ile ayarlanabilmektedir. Bundan dolayı, senkron motorlar, dinamik güç kompansatörü olarak kullanılmaktadırlar. Senkron motor, güç kompansatörü olarak kullanılırken, üzerinde herhangi bir yük yok ise, kaynaktan çekeceği aktif güç, sadece mekanik kayıpları karşılamak için gereklidir. Senkron motor, eğer kompanzasyon yapılan sitemde başka bir amaçla kullanılmıyorsa ekonomik değildir. Ekonomik olması nedeniyle reaktif güç kompanzasyon sistemlerinde
kondansatörler yoğun olarak kullanılmaktadır.
Dinamik faz kaydırıcı olan senkron motorlar, statik faz kaydırıcı olan kondansatörlerin daha ucuz ve kolay bakımlı olmaları nedeni ile tercih edilmezler. Dinamik faz kaydırıcılardan sadece bilginiz olması açısından bahsettik.
2 - Statik Faz Kaydırıcılar (Kondansatörler)
Kondansatörler, statik faz kaydırıcılardır. Kondansatörlerin bakım masrafının olmaması, ekonomik olmaları nedeni ile günümüzde reaktif güç kompanzasyonunda kullanılmaktadırlar. İleride bahsedeceğimiz kompanzasyon konuları, statik faz kaydırıcı olan kondansatörler ile yapılan kompanzasyondur.
Kompanzasyon Neden Gereklidir?
Elektrik enerjisinin, santralden en küçük alıcıya kadar dağıtımında en az kayıpla taşınması
gerekmektedir.
Günümüzde, teknolojinin gelişmesi ile her evde bulunan buzdolabı, çamaşır makinası, klima,
vs. gibi ısıtma, havalandırma ve soğutma cihazları, elektrik enerjisine ihtiyacın her geçen gün biraz
daha artmasına, enerji üretiminin gittikçe pahalılaşmasına neden olmakta, dolaylı olarak ta bu durum
şebekede taşınan elektrik enerjisinin de kaliteli, ucuz ve hakiki iş gören aktif enerji olmasını daha
zorunlu kılmaktadır.
Kompanzasyonun tanımında bahsedildiği gibi, şebekeye bağlı bir alıcı, eğer bir motor, bir
transformatör, bir floresant lamba ise, bunlar manyetik alanlarının temini için bağlı oldukları
şebekeden indüktif reaktif güç çekerler. İş yapmayan ve sadece motorda manyetik alan doğurmaya
yarayan indüktif reaktif güç, iletim hatlarında, trafolarda, tablo, şalterler ve kablolarda lüzumsuz yere
kayıplara sebebiyet vermektedir.
Bu kayıplar yok edilebildiği zaman, şüphesiz trafolar daha fazla motoru besleyebilecek bir
kapasiteye sahip olacak, keza disjonktörler (disjonktör=Yüksek gerilimli enerji nakil hatlarına ve
fabrikaların ana girişlerine konur. Disjonktörler akım taşıyan hatlarda açma kapama yapmaya yarar.
Bu elemanlar yüksek gerilimli şebekelerin açma kapama şalteri olarak da tanımlanmaktadır.)
lüzumsuz yere büyük seçilmeyecek, kullanılan kablolar ise daha küçük kesitte seçilebilecektir.
Daha az yatırımla motora enerji verme yanında, uygulanan tarifeler yönünden, her ay daha az
elektrik enerjisi ödemesi yapılacaktır. Görüldüğü gibi, daha ilk bakışta reaktif gücün santralden alıcıya
kadar taşınması, büyük ekonomik kayıp görünmektedir. Genellikle enerji dağıtım şebekelerinde
lüzumsuz yere taşınan bu enerji, taşınan aktif enerjinin % 75 ile %100'ü arasında olduğu tespit
edilmiştir.
Sonuç olarak, bu reaktif enerjinin santral yerine, motora en yakın bir bölgeden gerek
kondansatör tesisleri (statik faz kaydırıcı), gerekse senkron döner motorlar (dinamik faz kaydırıcı)
tarafından temin edilmesiyle, santralden motora kadar mevcut bütün tesisler bu reaktif gücün
taşınması yükünden arınmış olacaktır.
