Güç ve Kumanda Devre Sembolleri
Otomatik kumanda devre şemalarında kullanılan elemanların resimleri yerine elemanların yerini tutacak semboller kullanılır. Bu nedenle devre şemalarına geçmeden önce sembollerin iyice öğrenilmesi gerekir
Teknolojinin her geçen gün hızla ilerlediği günümüzde endüstrideki bu gelişmelere paralel olarak otomatik kumanda devre elemanları da artık ülkemizde imal edilmektedir. Bu nedenle cihazların otomatik kumanda devre şemaları Türk normuna (TSE) göre çizilmektedir. Bu modülde kendi normunuzu öğrenmeniz amacı ile otomatik kumanda devre şemaları Türk normunda (TSE) çizilmiştir.
Ülkemizde TSE, Amerikan, Alman ve Rus normlarına uygun olarak çizilen devre şemalarına sıkça rastlanmaktadır. Hızla gelişen teknolojiye ayak uydurmaya çalışan ülkemizin gelişmiş ülkelerle yaptığı teknoloji alışverişinde, o ülkelerin normlarını da bilmemiz gerektiği gerçeği ortaya çıkar. Bu yüzden kumanda devre şemalarını okuyabilmek ve devre kurabilmek için bu ülkelere ait normları da çok iyi öğrenmelisiniz.
Devre Sembolleri Dokümanı için TIKLAYINIZ
Devre Şemalarının Çizimine Ait Genel Bilgi
Otomatik kumanda devreleri, kumanda devresi ve güç devresi olmak üzere iki kısımdan meydana gelir. Herhangi bir motorun otomatik kumanda devre şeması çizilmesi istenildiğinde hem kumanda devresi hem de güç devresi çizilir. Yalnızca kumanda veya yalnızca güç devresi bir anlam ifade etmez.
Şemalarda Tanıtma İşaretleri
Otomatik kumanda devre şemaları çizilirken sembollerin dışında tanıtma işaretleri de kullanılır. Devrede bulunan elemanları isimlendirmek amacıyla kullanılan bu işaretler belirli kurallar içerisinde konulmaktadır.

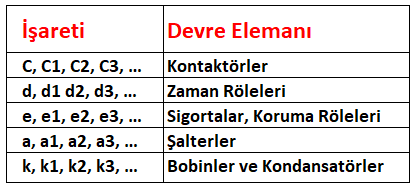

Şemalarda kullanılan işaretlerden bazıları tabloda verilmiştir. Tabloya baktığımızda TSE normuna göre çizilen şemalarda kontaktörler C harfi ile gösterilir. Eğer devrede birden fazla kontaktör varsa bu kez C1, C2, C3 gibi isimler alır. Kumanda devresinde kontaktör bobini yanına konulan C işareti aynı kontaktörün kontakları yanına da
konulmalıdır. Eğer kontaklara isim verilmezse hangi kontaktöre ait olduğunun tespit edilmesi zorlaşır.
Kumanda ve Güç Devresi Elemanlarının Bazılarını Tanıyalım
| Sigorta (Kumanda Devresi) |  | Sigorta (Güç Devresi) |  |
| Kontaktör (Kumanda ve Güç Devresi) |  | Zaman Rölesi (Kumanda Devresi) |  |
| Termik Röle (Kumanda ve Güç Devresi) | .png) | Termik Röle (Kumanda ve Güç Devresi) | .png) |
| Start Butonu (Kumanda Devresi) |  | Stop Butonu (Kumanda Devresi) |  |
| Sinyal Lambası (Kumanda Devresi) |  | Sınır Anahtarı (Kumanda Devresi) |  |
